铣刀的分类,你都知道吗?

2024-06-13 14:22
7

铣削作为一种常见的机加工方法,大家都不陌生,但你是否真的了解铣刀?今天我们就从铣刀的分类中进行简单的了解。


铣刀是用于铣削加工,具有一个或多个刀齿的旋转刀具。工作时各刀齿依次间歇地切去工件的余量。铣刀主要用于铣削上平面、台阶、沟槽、成形表面加工和切断工件等工艺。铣刀产品的几种常见形式如图所示。

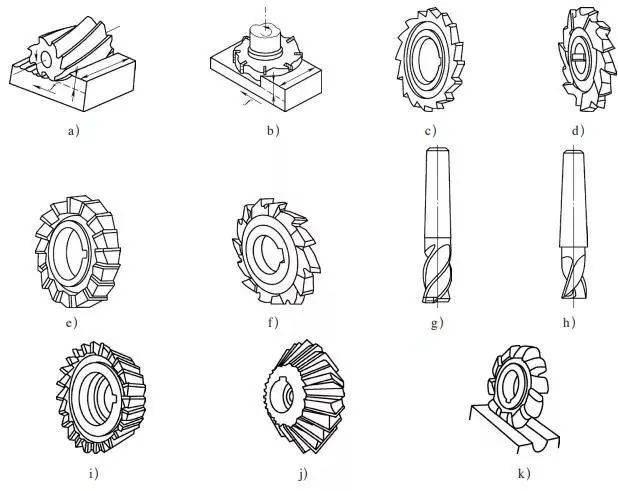

铣刀类型

a)圆柱平面铣刀 b)面铣刀 c)槽铣刀 d)两面刃铣刀 e)三面刃铣刀 f)错齿三面刃铣刀 g)立铣刀 h)键槽铣刀 i)单角度铣刀 j)双角度铣刀 k)成形铣刀


按产品功能分类



1、圆柱形铣刀:用于卧式铣床上加工平面,刀齿分布在铣刀的圆周上。按齿形分为直齿和螺旋齿两种,按齿数分为疏齿和密齿两种。螺旋齿与疏齿铣刀的齿数少,刀齿强度高,容屑空间大,适用于粗加工,而密齿铣刀适用于精加工。

2、面铣刀:用于立式铣床、卧式铣床或龙门铣床上加工平面。端面和圆周上均有刀齿。面铣刀也有粗齿和细齿之分,其结构有整体式、镶齿式和可转位式三种。面铣刀,主切削刃分布在圆柱或圆锥表面上,端面切削刃为副切削刃,铣刀的轴线垂直于被加工表面。面铣刀主要用在立式铣床或卧式铣床上加工台阶面和平面,特别适合较大平面的加工,主偏角为90°的面铣刀可铣底部较宽的台阶面。用面铣刀加工平面,同时参加切削的刀齿较多,又有副切削刃的修光作用,使加工表面粗糙度值小,因此可以用较大的切削用量,生产率较高,应用广泛。

3、立铣刀:用于加工沟槽和台阶面,刀齿在圆周和端面上,一般工作时不能沿轴向进给。当立铣刀上有通过中心端齿时,可轴向进给。

立铣刀是数控铣削中最常用的一种铣刀,其结构,圆柱面上的切削刃是主切削刃,端面上分布着副切削刃,主切削刃一般为螺旋齿,这样可以增加切削平稳性,提高加工精度。由于普通立铣刀端面中心处无切削刃,所以立铣刀工作时不能作轴向进给,端面刃主要用来加工与侧面相垂直的底平面。立铣刀主要用于加工凹槽,台阶面以及利用靠模加工成形面。

4、三面刃铣刀:用于加工各种沟槽和台阶面,其两侧面和圆周上均有刀齿。

三面刃铣刀,可分为直齿三面刃和错齿三面刃。它主要用在卧式铣床上加工台阶面和一端或二端贯穿的浅沟槽。三面刃铣刀除圆周具有主切削刃外,两侧面也有副切削刃,从而改善了切削条件,提高了切削效率,减小了表面粗糙度值。但重磨后宽度尺寸变化较大,镶齿三面刃铣刀可解决这一个问题。

5、角度铣刀:用于铣削成一定角度的沟槽,有单角铣刀和双角铣刀两种。

6、锯片铣刀:用于加工深槽和切断工件,其圆周上有较多的刀齿。为了减少铣削时的摩擦,刀齿两侧有15′~1°的副偏角。

7、模具铣刀:模具铣刀用于加工模具型腔或凸模成形表面。模具铣刀是由立铣刀演变而成的,按工作部分外形可分为圆锥形平头、圆柱形球头、圆锥形球头三种。硬质合金模具铣刀用途非常广泛,除可铣削各种模具型腔外,还可代替手用锉刀和砂轮磨头清理铸、锻、焊工件的飞边,以及对某些成形表面进行光整加工等。该铣刀可装在风动或电动工具上使用,生产率和寿命比砂轮和锉刀提高数十倍。



8、齿轮铣刀:按仿形法或无瞬心包络法工作的切齿刀具,根据形状的不同分为盘形齿轮铣刀和指形齿轮铣刀两种。

9、螺纹铣刀:通过三轴或三轴以上联动加工中心实现铣削螺纹的刀具。此外,还有键槽铣刀、燕尾槽铣刀、T形槽铣刀和各种成形铣刀等。



按产品结构分类



1、整体式:刀体和刀齿制成一体。

2、整体焊齿式:刀齿用硬质合金或其他耐磨刀具材料制成,并钎焊在刀体上。

3、镶齿式:刀齿用机械夹固的方法紧固在刀体上。这种可换的刀齿可以是整体刀具材料的刀头,也可以是焊接刀具材料的刀头。刀头装在刀体上刃磨的铣刀称为体内刃磨式铣刀;刀头在夹具上单独刃磨的称为体外刃磨式铣刀。
