铣刀各部位详解

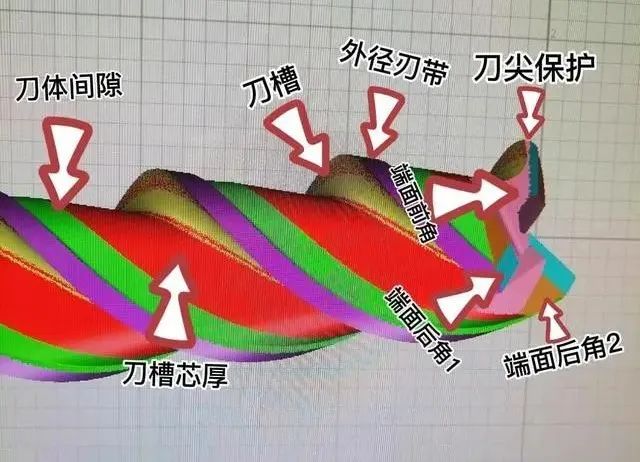

刀尖：外周刃与底刃的交角

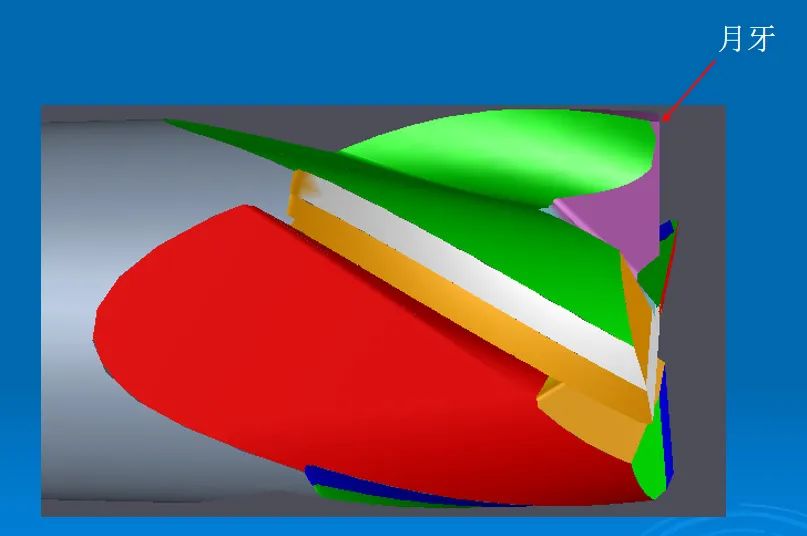

月牙

外周刃/第1外周后刀面

第2外周后刀面

中心槽：底刃的容屑槽

底刃前角：底刃前刀面与轴的交角

外径：切削刃部分的最大直径

螺旋角：轴线与螺旋状切削刃所形成的角度。螺旋角越大，切削锋利性越好

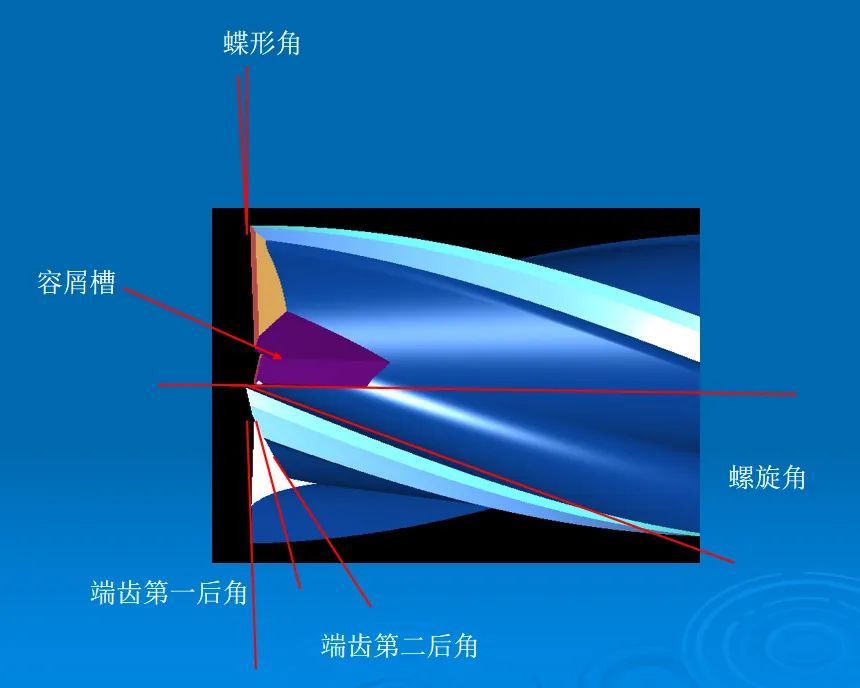

蝶形角、容屑槽、螺旋角、端齿第一后角、端齿第二后角

第1底刃后角（底刃二号角）：与轴垂直相交的面与第1底刃后刀面的交角

第2底刃后角（底刃三号角）：与轴垂直相交的面与第2底刃后刀面的交角

切削刃长度：切削刃的轴向长度

刀体：立铣刀的中心部分，即由其自身形成的切削刃，或指包括刮片或刀片夹持部分在内的整体。但不包括刀颈与刀柄部分

　　槽的终端：进行槽加工时，相当于刀具终端位置的部分

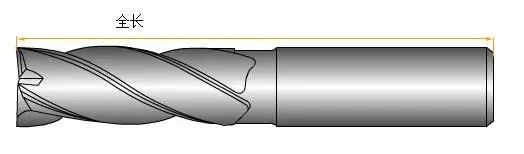

全长：包括切削刃、刀颈、刀柄在内的平行于轴的总体长度

刀颈：切削刃与刀柄之间的部分

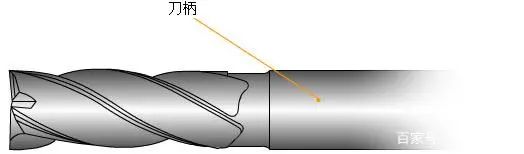

刀柄：将立铣刀夹持在弹簧夹头或刀架上并驱动其旋转的圆柱部分

刀柄直径：刀柄部分的最大直径

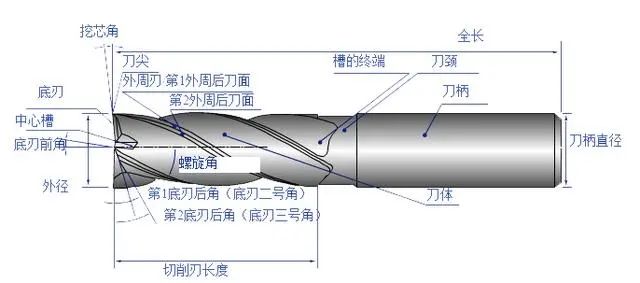

直角立铣刀结构示意图

芯径

外周前角：轴直角剖面外周刃的前角。外周前角越大，切削锋利性越好，但刀尖强度越低

第1底刃后刀面（底刃二号面）：紧靠底刃后部，为避免与工件接触而设置的间隙面

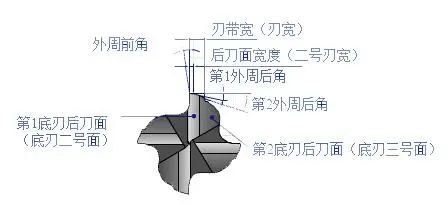

刃带宽（刃宽）：轴直角剖面上第1外周后刀面与第2外周后刀面的宽度

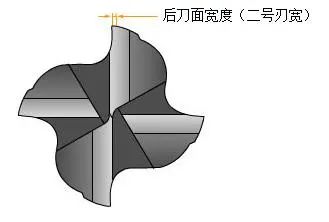

后刀面宽度（二号刃宽）：轴直角剖面上第1外周后刀面的宽度

第1外周后角：在轴直角剖面的外周刃上的第1外周后刀面与外周形成的角度

第2外周后角：在轴直角剖面外周刃上的第2外周后刀面的接线与外周形成的角度。一般在直径超过13mm的立铣刀上有

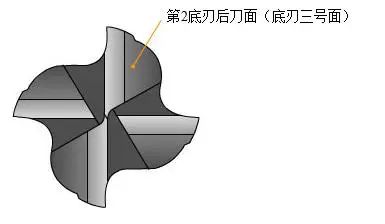

第2底刃后刀面（底刃三号面）：紧靠第1底刃后刀面的较大间隙面

端刃齿隙/容屑槽（gash)

刀具端部切削的铁屑由此部位排出，以防止切削时有积屑的情况出现。

变化：此部位的变化不大，但会因其被加工零件材质不同略做些改变。

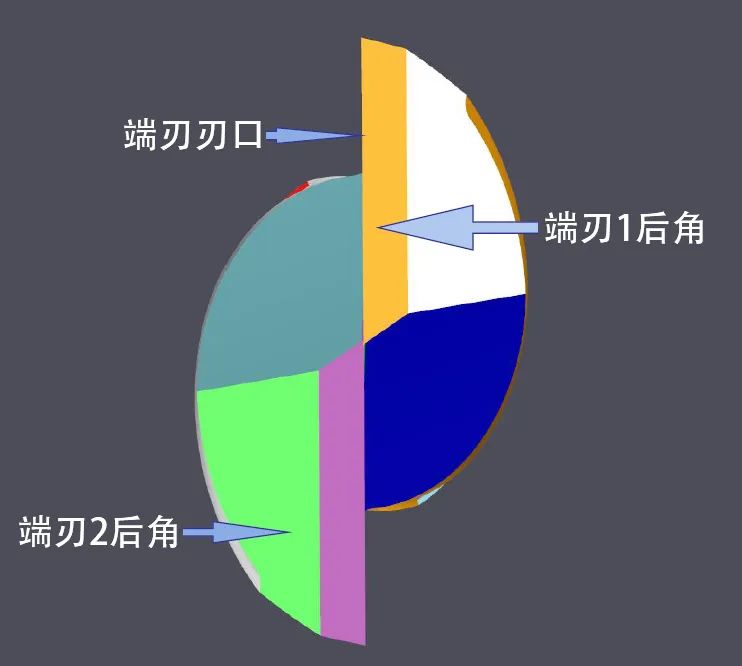

端刃刃口（End Face cutting edge)

该部位为刀具端刃的切削刃口，用于切断铁屑及达成工件尺寸要求，其刃口的锯齿和缺口有较高的要求和规范。

变化：其切削角度会随着被加工零件材质的不同而
